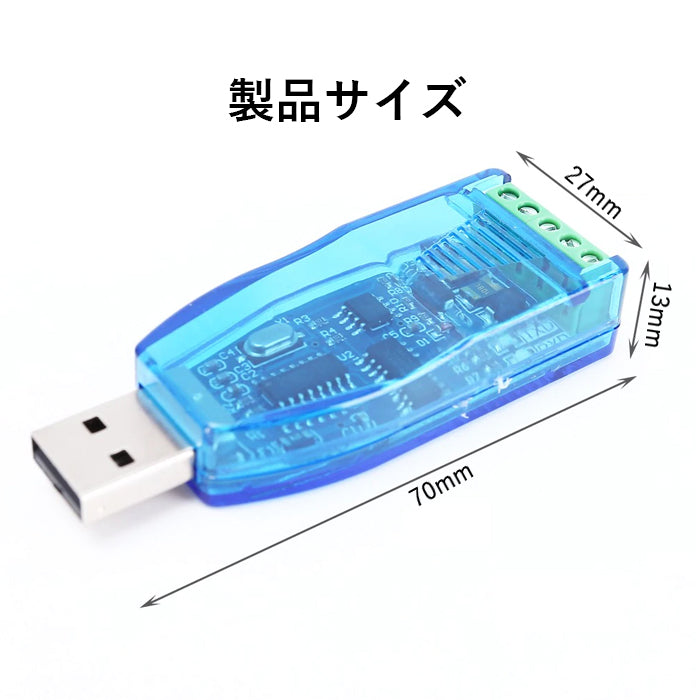

USB to RS485コンバーター アップグレード保護 RS-485コネクタボードモジュール

USBからRS485へのコンバーターにより、PCユーザーはRS-485デバイスをUSBインターフェースを使用するシステムに接続できます。 電力はUSBポートから供給され、面倒な電源アダプターはありません。 これにより、コンバータはPLC、プリンタ、POSシステム、および産業用制御デバイスに特に適しています。

■基本仕様
・互換性：USB C2.0標準およびインターフェース：USBからシリアル：RS-485
・ポート：1つの独立したRS-485
・コネクタ：USBタイプAコネクタ、ネジ留め式端子
・伝送速度：600bps〜115.2Kbps
・パリティビット：奇数、偶数、なし
・データビット：5、6、7、8
・ストップビット：1、1.5、2
・サポートボーレート範囲：75-115200bps
・-40°Cから+ 85°Cまでの拡張温度範囲
・消費電力：1.5W @ 5V
・最大距離：4000フィート（1200m）@ 19.2Kbps
・動作温度：-20°C〜 + 65°C
・動作湿度：20％〜95％（結露しないこと）

■デバイスドライバーのインストール方法
CH340ドライバソフトウェアとシリアル通信ソフトウェアをダウンロードします。 CH340ドライバーをインストールします。モジュールをPCに接続し、PCの「デバイスマネージャ」を確認します。 シリアル通信ソフトウェアを開いて、送信データを使用します。 CH340が表示されます。コンピューターがモジュールを認識しない場合、 ユーザーはドライバーソフトウェアをアンインストールしてから、 コンピューターを再インストールまたは交換するか、USBポートを変更する必要があります。
RS485モジュールをコンピューターに挿入し、システムの「デバイス管理部門」でマップされたシリアルポート番号を確認してから、 アプリケーションソフトウェアで対応するシリアルポート番号を選択し、シリアルポートを開いてデータを送受信します。

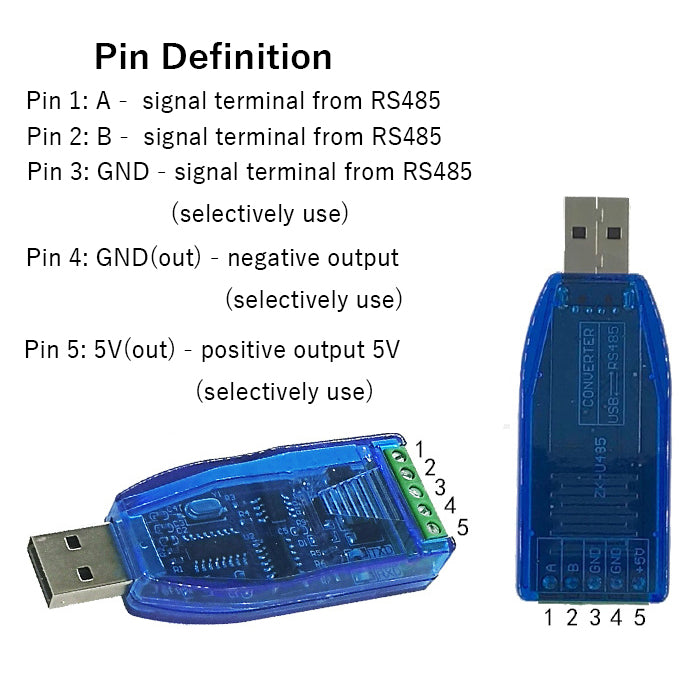

■配線手順：
USBインターフェース：使用時にコンピューターのUSBインターフェースに直接接続します。
RS485バスインターフェース：モジュールAインターフェースはターゲットデバイスAインターフェースに接続されています。 モジュールBインターフェイスはターゲットデバイスBインターフェイスに接続されています（一部のデバイスフラグD +はAを意味し、D-はBを意味します）。 最大256の関連デバイスをバスに接続できます
