2.4インチ ILI9341 解像度320x240 TFT LCDディスプレイ 320x240 LCDモジュール SPI タッチ付き 液晶ユニット Arduino RasberryPiなど対応

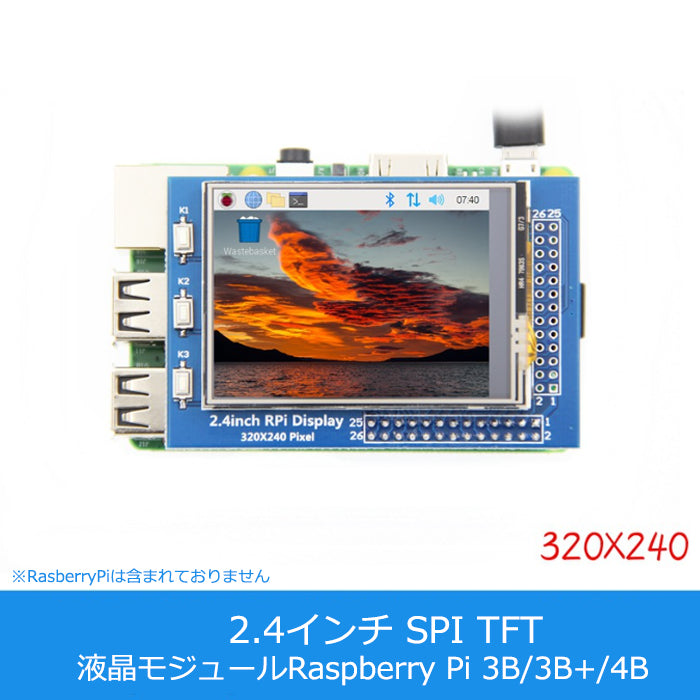

2.4インチ解像度320x240タッチ付き TFT LCDディスプレイとなっています。 RasberryPi　3B+/3Bなど対応しています。

【基本仕様】
・サイズ：2.4インチ/TFT液晶
・解像度：320x240
・ドライブチップ：ILI9341
・対応プラットフォーム：RasberryPiシリーズ
・超低効率消耗：正常動作の場合0.4W(0.08A x 5V)
・電圧支持：DC3.3V, 5V
・温度：－30°C to 70°C

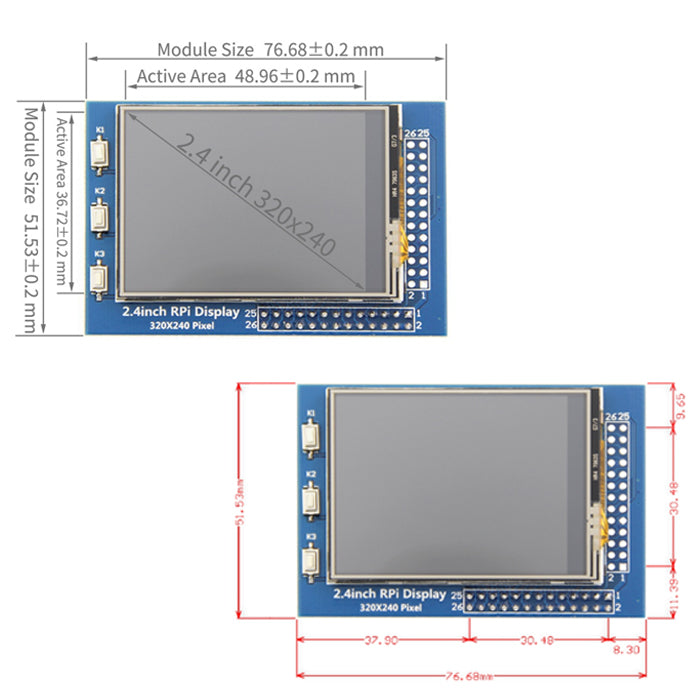

・モジュール寸法：51.52x76.68(mm)
・通信方法：SPI
・表示領域：36.72x48.96(mm)
・タッチ対応：対応（タッチペン無料添付）
・タッチ方式：抵抗膜方式
・重量：25g

【ピン配置詳細】
1、17 3.3V 電源プラス (3.3V 電源入力)
2、4 5V電源プラス（5V電源入力）
3、5、7、8、10、12、13、15、16 NC NC
6、9、14、20、25 GND 電源グランド
11 TP_IRQ タッチパネル割り込み、タッチパネルが押されたことを検出するとローレベル
18 LCD_RS コマンド/データレジスタ選択
19 LCD_SI / TP_SI LCD ディスプレイ / タッチパネル SPI データ入力
21 TP_SO タッチパネルの SPI データ出力
22 RST リセット
23 LCD_SCK / TP_SCK LCD ディスプレイ / タッチパネル SPI クロック信号
24 LCD_CS LCD チップセレクト信号、ローレベルで LCD を選択
26 TP_CS タッチパネルチップセレクト信号、ローレベルでタッチパネルを選択

【パッケージ内容】

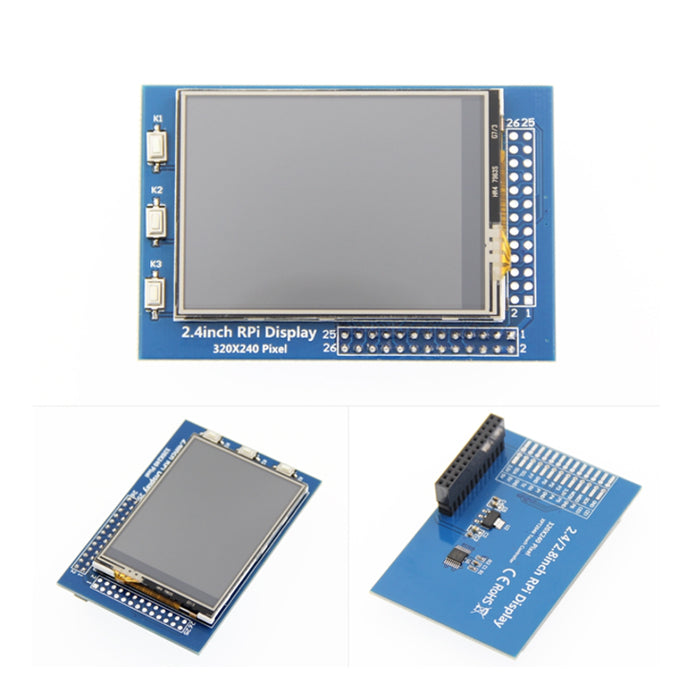

・2.4インチTFTディスプレイモジュール　x 1
・タッチペン x 1

■製品保障：一年間（保証書には添付されませんが、ご注文時の注文番号を確認させて頂き、ご購入の証明とさせて頂いております。）
※Raspberry Pi は、Raspberry Pi財団の商標です。
※Raspberry Pi is a trademark of the Raspberry Pi Foundation.
※大量のご購入・法人窓口について、お気軽にメールにてご相談ください。

商品コード：e01_raspi_display07
