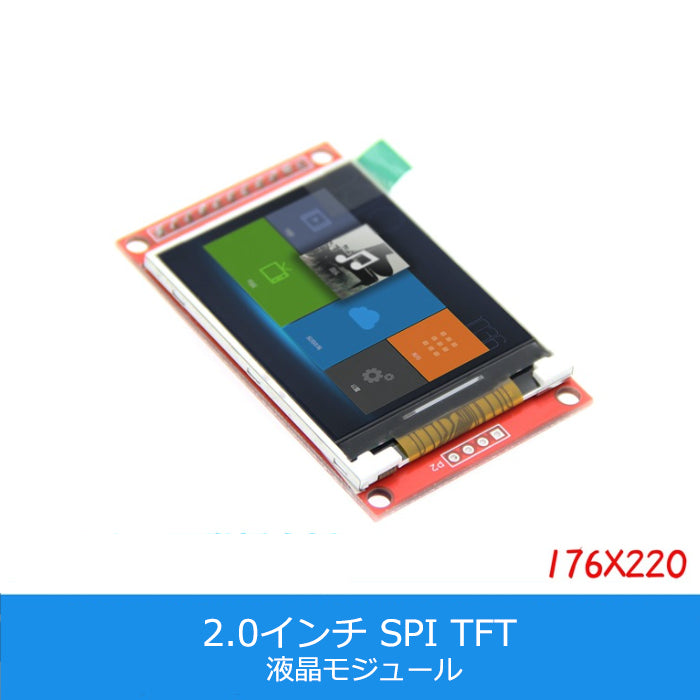

2.0インチ ILI9225 解像度176X220 TFT LCDディスプレイLCDモジュール SPI ディスプレイ Arduino RasberryPiなど対応

2.0インチTFT SPI液晶モジュールです、Arduino などを使用した電子工作としては最適です。

【基本仕様】
サイズ：2.0インチ/TFT
解像度：176 x 220
カラー数：16BIT RGB 65K
ドライブIC：ILI9225

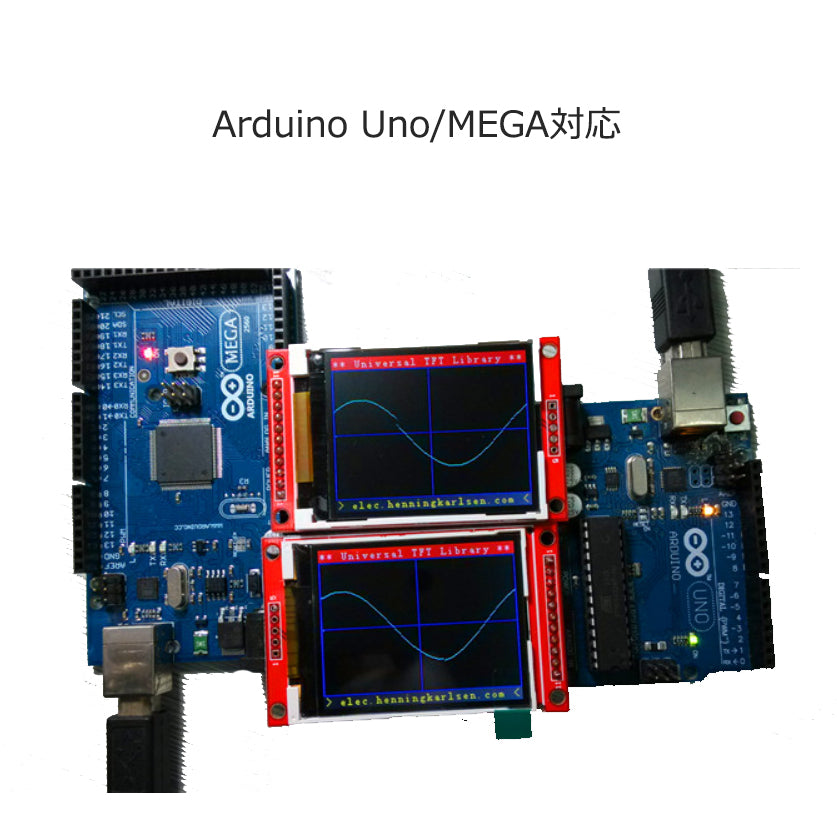

対応プラットフォーム：RasberryPi arduino 51シリーズ、MSP430シリーズ、STM32/2、CSRチップ等
超低効率消耗：正常0.04W
ワイド電圧支持：DC 5V or 3.3V
温度：－30°C to 80°C

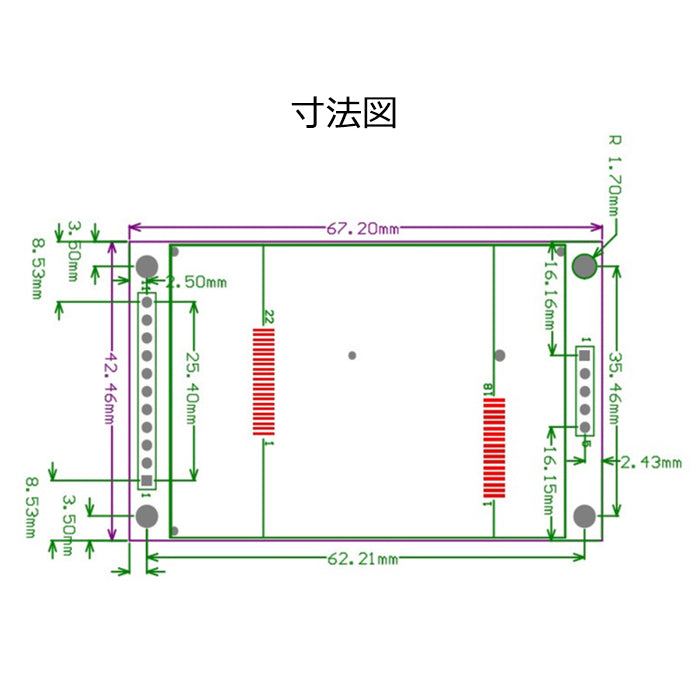

モジュール寸法：38.30 x 62.48 (mm)
通信方法：SPI(4-line SPI interface)
表示領域：31.68 x 39.60 (mm)
タッチ対応：対応していません。

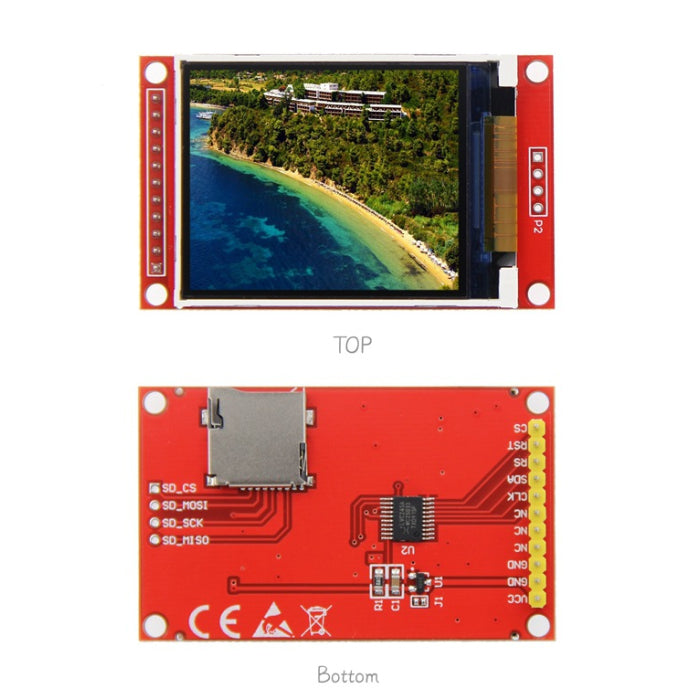

【ピン配置詳細】
1 GND LCD 電源グランド
2 VCC LCD 電源は正 (3.3V)
3 SCL LCD SPI バスクロック信号
4 SDA LCD SPI バス書き込みデータ信号
5 RES LCDリセット制御信号(ローレベルリセット)
6 DC LCDレジスタ/データ選択制御信号 （ローレベル：レジスタ、ハイレベル：データ）
7 CS LCD チップセレクト制御信号（ローレベルイネーブル）
8 BLK LCD バックライト制御信号（ハイレベル点灯、 制御が必要ない場合は、3.3V を接続してください)

【パッケージ内容】
1ｘ2.0インチTFTディスプレイモジュール

■製品保障：半年間（保証書には添付されませんが、ご注文時の注文番号を確認させて頂き、ご購入の証明とさせて頂いております。）
※この商品はArduinoの互換品であり、純正のものではありません。
