12Vフォトカプラ付き1チャンネルリレーモジュール ２個セット販売
12Vフォトカプラ付き1チャンネルリレーモジュール ２個セット販売
日本全国 送料無料（メール便）
12時までのご注文は当日発送予定
通常価格
¥880 JPY
通常価格
セール価格
¥880 JPY
単価
あたり
税込み。
配送料込み、メール便発送料無料、宅急便の場合別途発送料かかります。
受取状況を読み込めませんでした
【商品仕様】
・チャネル：1チャネル
・動作電圧：DC 12V
・ノーマルオープン対応負荷：10A 250VAC / 15A 125VAC / 10A 30VDC
・静止電流：5mA
・最大電流：190mA
・トリガー電流：2-5mA
・トリガー電圧（LOW）：0-1.5V
・トリガー電圧（HIGH）：2.5-5V
・絶縁抵抗：100MΩ（500VDC）
・動作時間：10ms未満
・リリース時間：5ms未満
・モジュールサイズ：51mmX25.5mmX18.5mm /2.07X1.01X0.73inch(L x W x H）

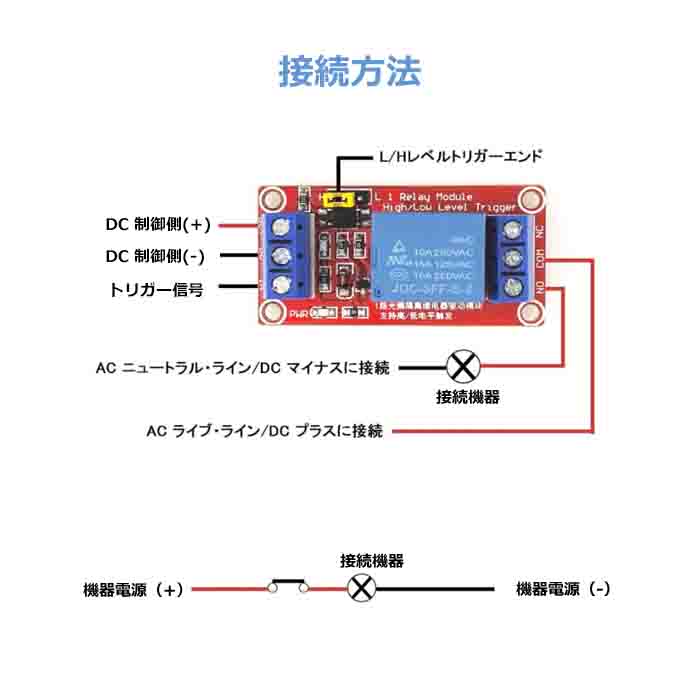

【入力インターフェース】：
DC +：正の電源に接続します（リレー電圧範囲に応じて）
DC-：負の電源に接続します
IN：リレーモジュールトリガーピン（高または低レベルトリガーオプション）
【リレー出力】
ノーマルオープン（NO）：リレーのノーマルオープンピン。リレーオフ時にNOピンがCOMピンに接続されません。リレーオン時にNOピンがCOMピンに接続されます。
共通ピン（COM）：リレーの共通ピン。
ノーマルクローズ（NC）：リレーのノーマルクローズピン。リレーオフ時にNCピンがCOMピンに接続されます。リレーオン時にNCピンがCOMピンに接続されません。
高/低レベルのトリガー：
1.ジャンパーとLが短絡したときの低レベルトリガー。
2.ジャンパーとHが短絡したときの高レベルトリガー。
【パッケージに含まれる】
1チャンネル5Vリレーモジュール x2
