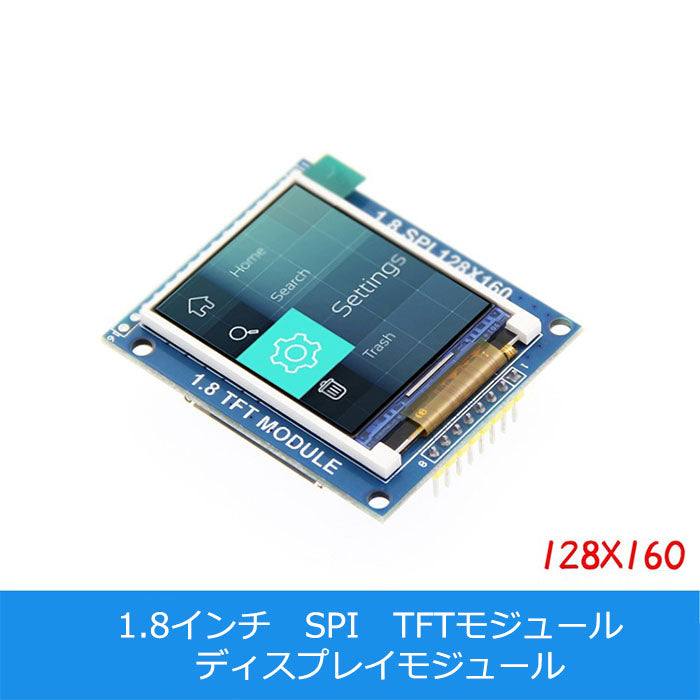

1.8 インチ ST7735S 解像度128x160 TFT LCDディスプレイ SPI タッチ付き 液晶ユニット Arduino RasberryPiなど対応
1.8 インチ ST7735S 解像度128x160 TFT LCDディスプレイ SPI タッチ付き 液晶ユニット Arduino RasberryPiなど対応
日本全国 送料無料（メール便）
12時までのご注文は当日発送予定
通常価格
¥2,180 JPY
通常価格
セール価格
¥2,180 JPY
単価
あたり
税込み。
配送料込み、メール便発送料無料、宅急便の場合別途発送料かかります。
受取状況を読み込めませんでした

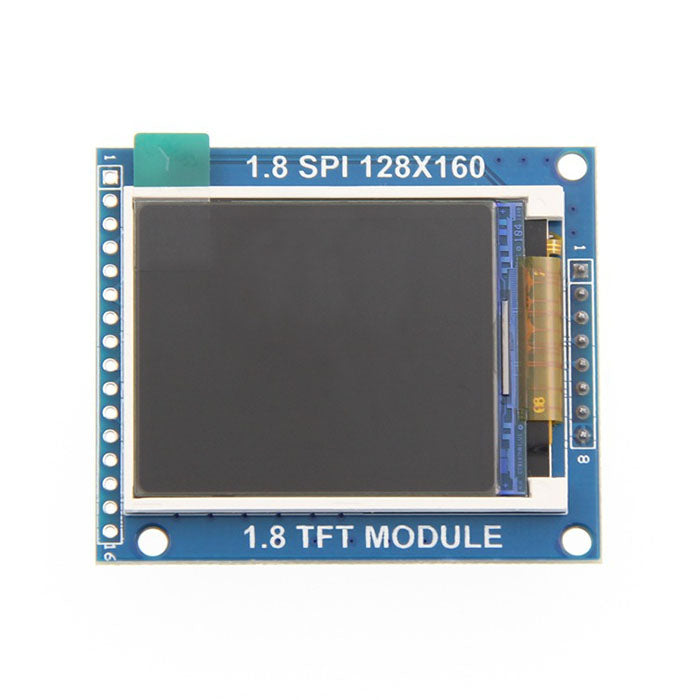

1.8 インチ解像度128x160TFT LCDディスプレイとなっています。 Aruduino, RasberryPi 3B+/3Bなど対応しています。
【基本仕様】
・サイズ：1.8インチ/TFT液晶
・解像度：128x160
・ドライブチップ：ST7735S
・対応プラットフォーム：RasberryPiシリーズ
・超低効率消耗：正常動作の場合0.4W(0.08A x 5V)
・電圧支持：DC3.3V, 5V
・温度：－30°C to 70°C
・モジュール寸法：51.52x76.68(mm)
・通信方法：SPI
・表示領域：36.72x48.96(mm)
・重量：25g

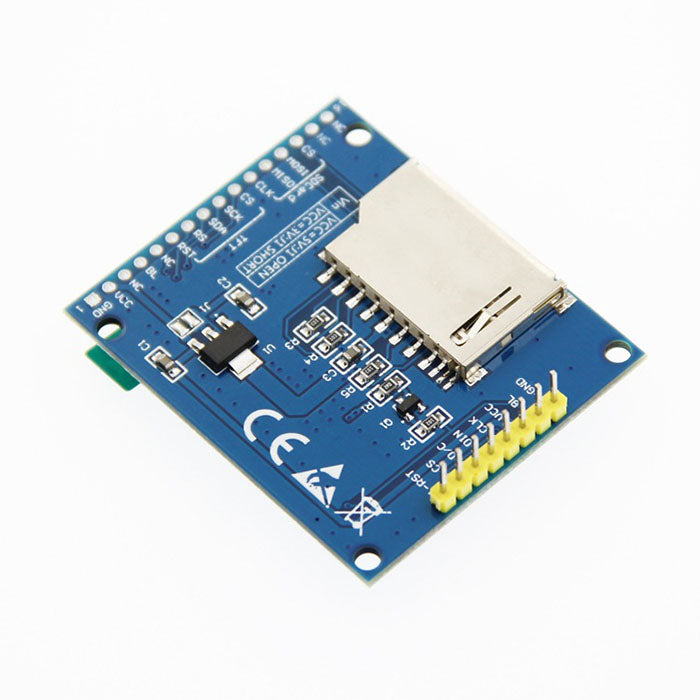

【ピン配置詳細】
・1 RST 液晶リセット信号，LOWレベルの場合はリセット
・2 CS 液晶セレクト信号，LOWレベルの場合セレクト
・3 D/C 液晶レジスター／データセレクト信号，LOWERレベル：レジスター，HIGHレベル：データ
・4 DIN 液晶SPIバス書き込み信号
・5 CLK 液晶SPIバスCLOCK信号
・6 VCC 液晶LCD電源VCC(3.3V~5V)
・7 BL バックライトLED制御（HIGH：ON，バックライトの制御はない場合は常時3.3V接続）
・8 GND 液晶LCD GND
【パッケージ内容】
・1.8インチTFTディスプレイモジュール x 1
■製品保障：一年間（保証書には添付されませんが、ご注文時の注文番号を確認させて頂き、ご購入の証明とさせて頂いております。）
※Raspberry Pi は、Raspberry Pi財団の商標です。
※Raspberry Pi is a trademark of the Raspberry Pi Foundation.
※大量のご購入・法人窓口について、お気軽にメールにてご相談ください。
