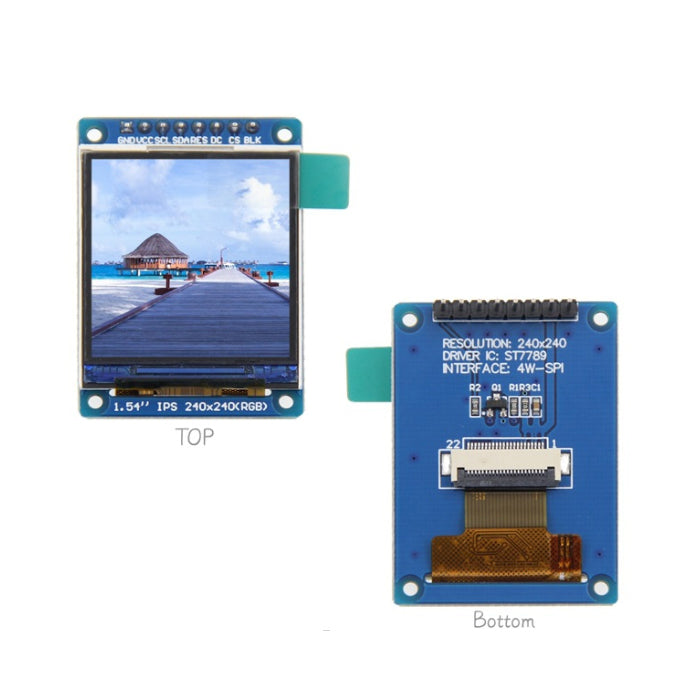

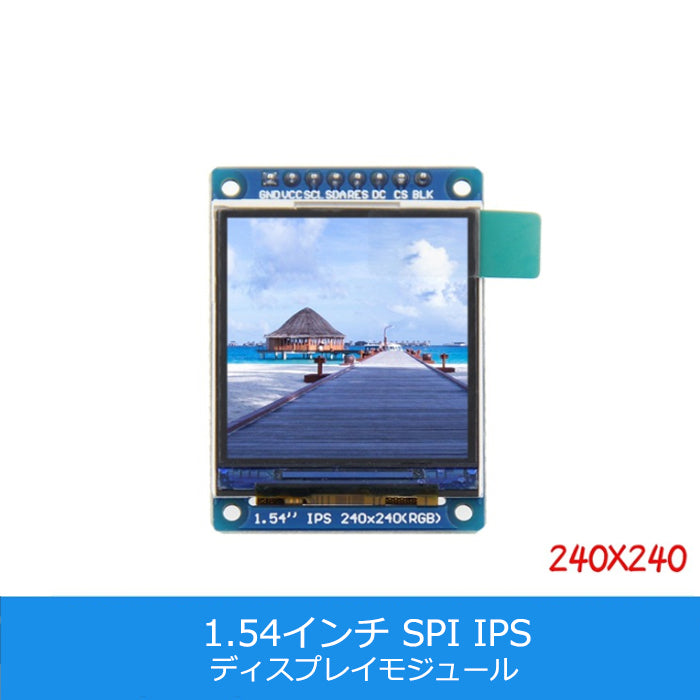

1.54インチ ST7789 解像度240x240 IPS LCDディスプレイ240x240 LCDモジュール SPI ディスプレイ Arduino RasberryPiなど対応
1.54インチ ST7789 解像度240x240 IPS LCDディスプレイ240x240 LCDモジュール SPI ディスプレイ Arduino RasberryPiなど対応
日本全国 送料無料(メール便)
12時までのご注文は当日発送予定
通常価格
¥1,980 JPY
通常価格
セール価格
¥1,980 JPY
単価
/
あたり
【基本仕様】
サイズ:1.54インチ
解像度:240x240
ドライブIC:ST7789
視覚可能角度:IPSフル視覚対応
対応プラットフォーム:RasberryPi arduino 51シリーズ、MSP430シリーズ、STM32/2、CSRチップ等
超低効率消耗:正常0.04W
ワイド電圧支持:DC 3.3V-5V
温度:-30°C to 70°C

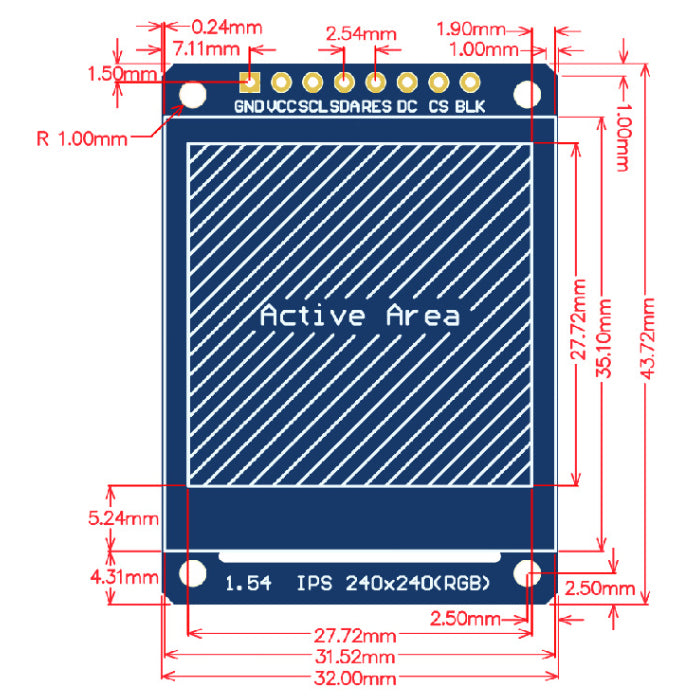

モジュール寸法:32.00x43.72 (mm)
通信方法:SPI(4-line SPI interface)
表示領域:27.72X27.72 (mm)
タッチ対応:未対応
【ピン配置詳細】
1 GND LCD 電源グランド
2 VCC LCD 電源は正 (3.3V)
3 SCL LCD SPI バスクロック信号
4 SDA LCD SPI バス書き込みデータ信号
5 RES LCDリセット制御信号(ローレベルリセット)
6 DC LCDレジスタ/データ選択制御信号 (ローレベル:レジスタ、ハイレベル:データ)
7 CS LCD チップセレクト制御信号(ローレベルイネーブル)
8 BLK LCD バックライト制御信号(ハイレベル点灯、 制御が必要ない場合は、3.3V を接続してください)
【パッケージ内容】
1x1.54インチIPSディスプレイモジュール
商品コード:e01_raspi_display05
