GNSSアンテナ BDS・GLONASS対応 32dB 高利得タイミングアンテナ
GNSSアンテナ BDS・GLONASS対応 32dB 高利得タイミングアンテナ
日本全国 送料無料（メール便）
12時までのご注文は当日発送予定
通常価格
¥3,980 JPY
通常価格
セール価格
¥3,980 JPY
単価
あたり
税込み。
配送料込み、メール便発送料無料、宅急便の場合別途発送料かかります。
受取状況を読み込めませんでした
本製品は、GPS L1、BDS、GLONASSに対応した高利得GNSSアンテナです。
32dBの高利得LNAを内蔵し、優れた信号受信能力と高いジャミング耐性を持ちます。
IP67の防塵・防水性能で過酷な屋外環境にも対応。
基地局や通信インフラ、精密測量機器、科学研究など幅広い用途に最適です。
1. GPS誘電体アンテナ 基本仕様
| 項目 | 仕様 |
|---|---|
| 周波数 | 1568 ± 10 MHz |
| 帯域幅 | 20 MHz以上 |
| 利得 | 4 dBi |
| 出力VSWR | 最大 1.5 |
| 偏波方式 | 右回り円偏波（RHCP） |
| インピーダンス | 50Ω |
2. アンテナ仕様（LNA内蔵）
| 項目 | 仕様 |
|---|---|
| 受信周波数帯（MHz） | 1575.42 ± 1.023, 1561.098 ± 2.046 |
| 偏波方式 | 右回り円偏波（RHCP） |
| 利得（dBi） | 32 ± 2 (LNA含む) |
| 軸比（dB） | < 5 @ 中心周波数 |
| 前後比（dB） | > 10 |
| 3dBビーム幅 | 110 ± 10度 |
| ノイズフィギュア（dB） | 最大 2.5 |
| 出力VSWR | ≤ 2.0:1 |
| 出力イ |
大信号ジャミング耐性
- センター周波数から100MHz離れた周波数に0dBmの大信号が加わっても、アンテナの帯域内利得変化は2dB未満
- センター周波数から60MHz離れた周波数に−10dBmの大信号が加わっても、帯域内利得変化は2dB未満
- センター周波数から50MHz離れた周波数に−20dBmの大信号が加わっても、帯域内利得変化は2dB未満
| 電源電圧 | 3V～8V |
| 動作電流 | 最大 30mA |
3. 環境条件
| 項目 | 仕様 |
|---|---|
| 相対湿度 | 90% |
| 動作温度範囲 | -40℃ ～ +80℃ |
| 保管温度範囲 | -45℃ ～ +85℃ |
| 動作環境 | 屋外使用対応、IP67準拠 |
4. 構造
| 項目 | 仕様 |
|---|---|

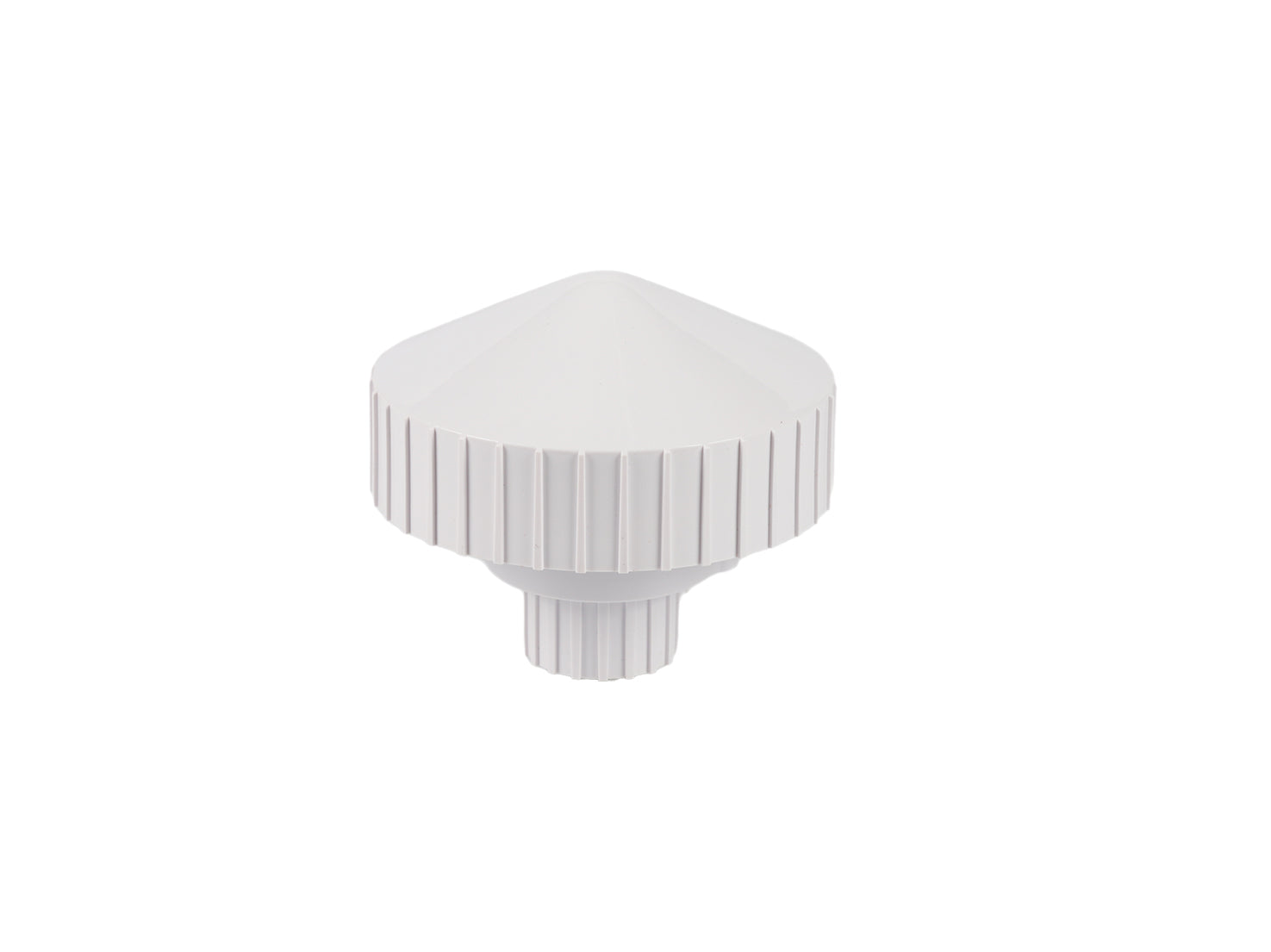

| 外形寸法 | 直径102mm × 高さ103mm |

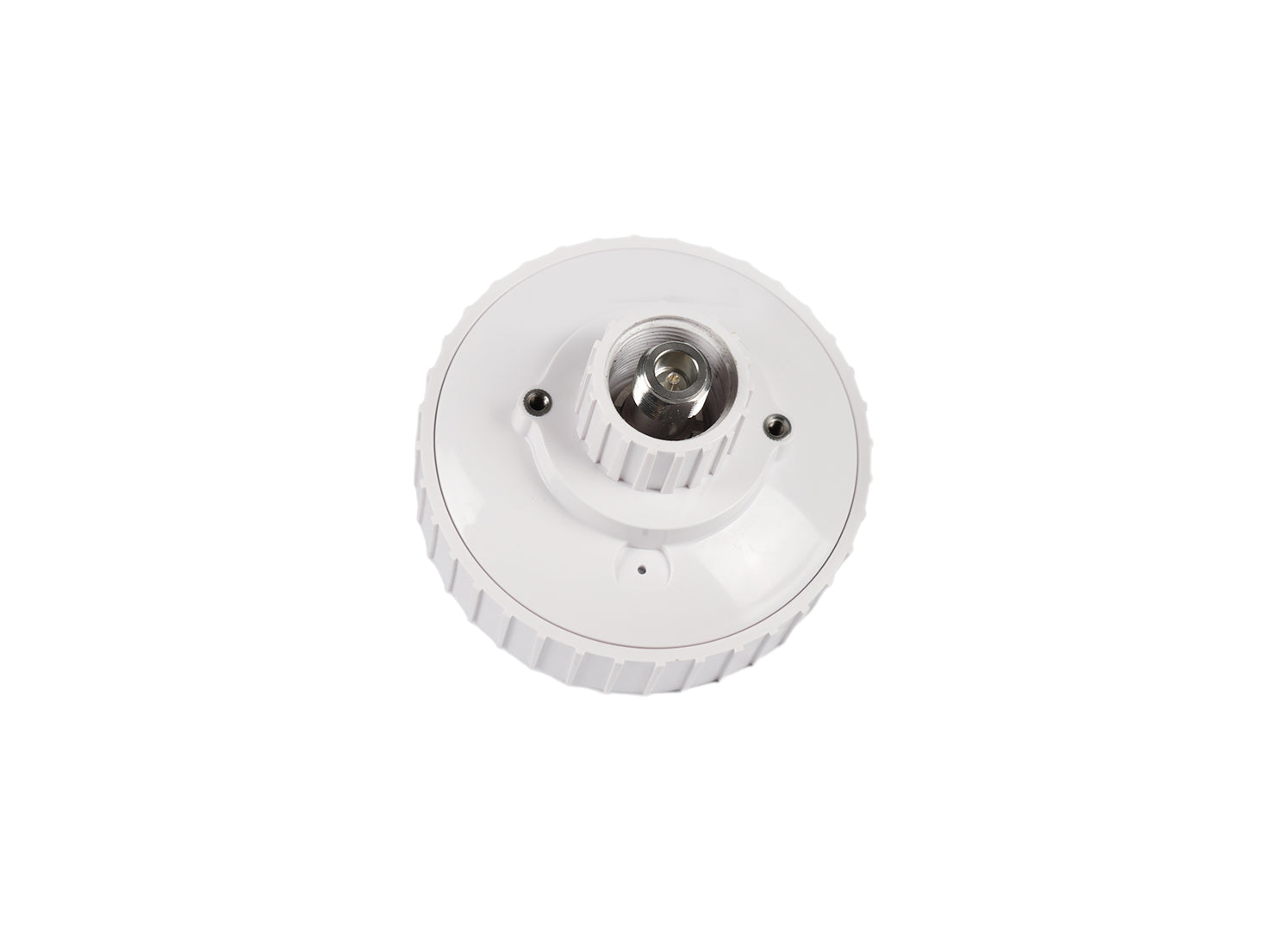

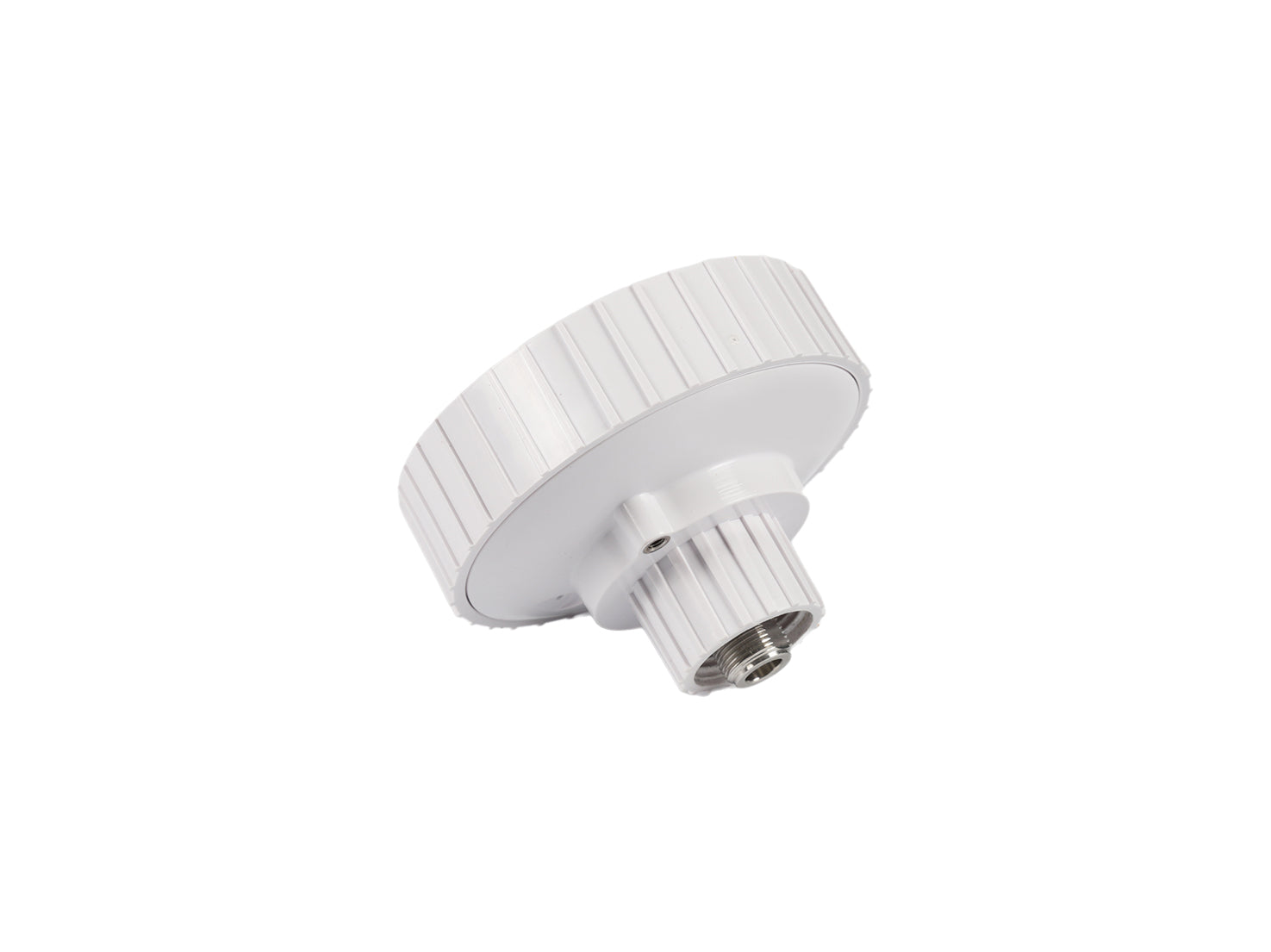

| コネクタ | N型コネクタ |
5. 信頼性
| 項目 | 仕様 |
|---|---|
| サージ耐性 | 5kA 8/20μsパルス ±5回耐性 |
※本製品はメーカーよりお取り寄せとなります。ご購入をご検討の際は、事前にご連絡いただきますようお願い申し上げます。
